Los carros de trans­porte de la serie ECO-Skate® XL (NY) se carac­te­rizan por lo siguiente:

  • Barra de tracción y biela
    Los carros de trans­porte de la serie XL se suministran de serie con una barra de tracción y bielas. La barra de tiro tiene una anilla de remolque y las robustas barras de conexión están hechas de un robusto tubo cuadrado galva­nizado. Se pueden solicitar longi­tudes especiales.
  • Rodamiento individual
    Los rodamientos indivi­duales de cada rodillo de los carros de trans­porte XL evitan que el eje se doble en caso de sobre­carga de corta duración.
  • Combi­nable
    Las series XL pueden combi­narse entre sí y con los carros de las series XL (PU), BALANCE, DUO XL y ROTO XL. Estos tienen la misma altura de insta­lación y la capacidad de carga total es la suma de las cargas indivi­duales.
  • Ruedas de nylon de alta calidad
    De serie en todos los ECO-Skate® XL (NY). Están hechos de material sólido y no están moldeados por inyección. Esto hace que sean parti­cu­lar­mente de alta calidad y resis­tentes a la abrasión. Las elevadas capaci­dades de carga que también se derivan de ello no pueden alcan­zarse con las ruedas fabri­cadas con tubos de nailon conven­cio­nales. Las ruedas de nylon HTS también pueden pedirse por separado.

HTS ofrece soluciones especiales adaptadas a los clientes siempre que el programa de serie no se adapte a aplica­ciones especiales.

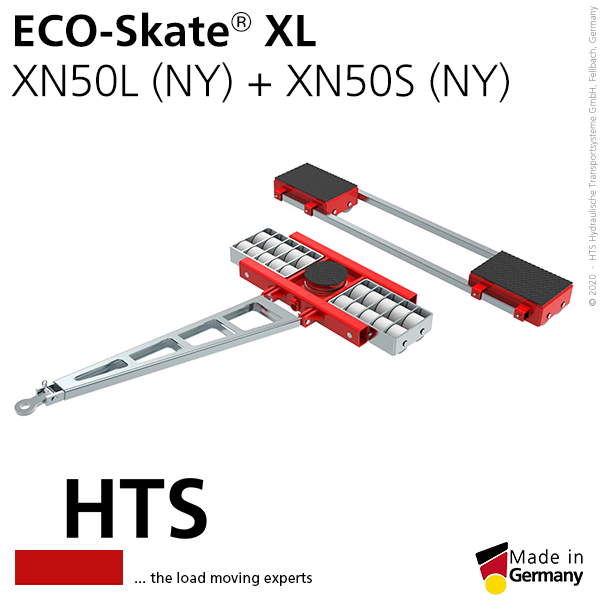

XN50L (NY) + XN50S (NY) Set

Max. Capacity
100000 kg

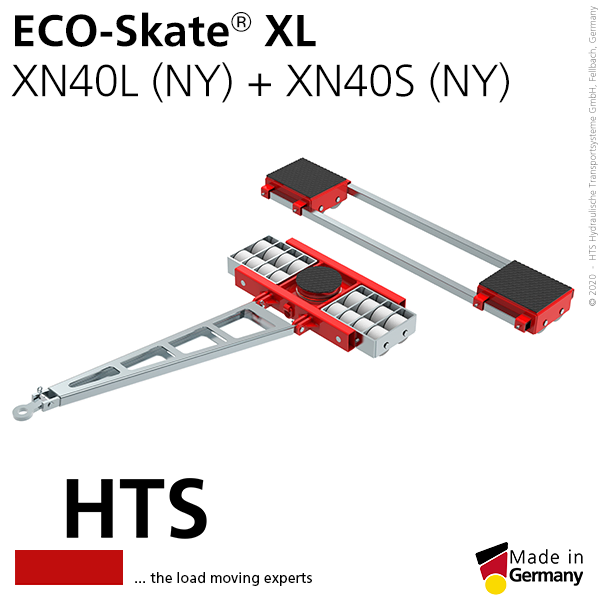

XN40L (NY) + XN40S (NY) Set

Max. Capacity
80000 kg

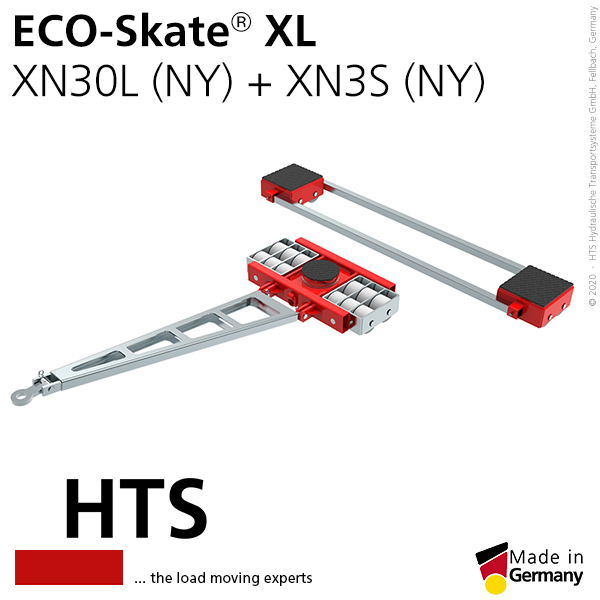

XN30L (NY) + XN30S (NY) Set

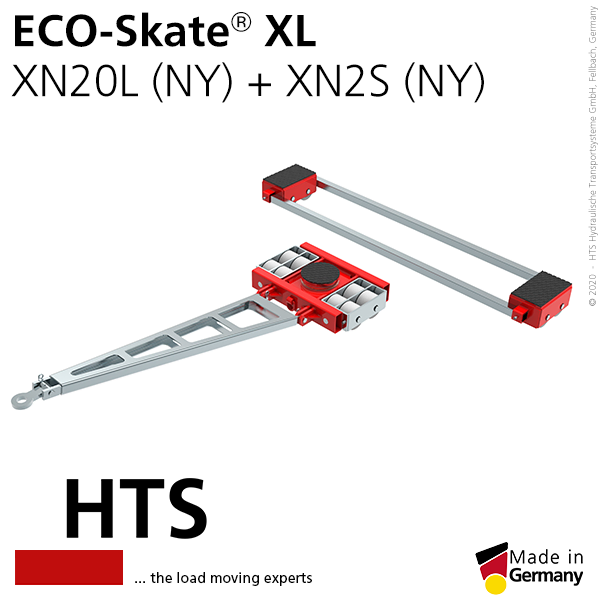

XN20L (NY) + XN20S (NY) Set

Max. Capacity
40000 kg

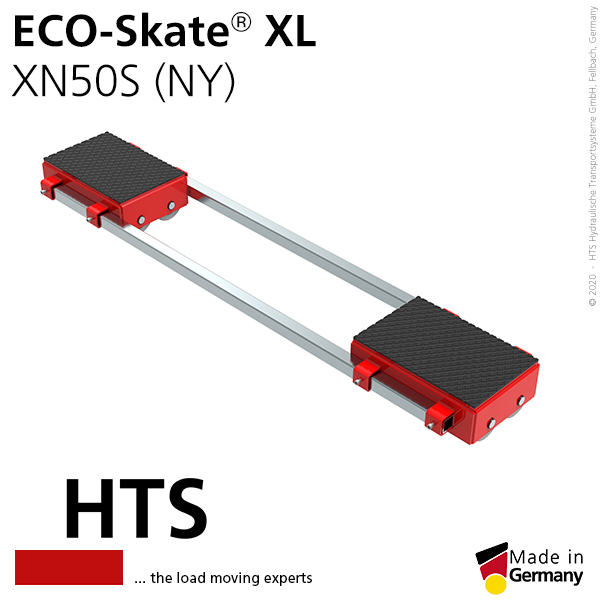

XN50S (NY)

Article Number
10.500.03.20
Load Areas x Max. Capacity
2 x 25000 kg
Wheels
2 x 10 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Areas x (Length x Width)
2 x (318 x 480) mm
Adjustability
550 – 1650 mm
Dimensions: Length x Width x Height
456 x 507 x 180 mm
Weight
174 kg

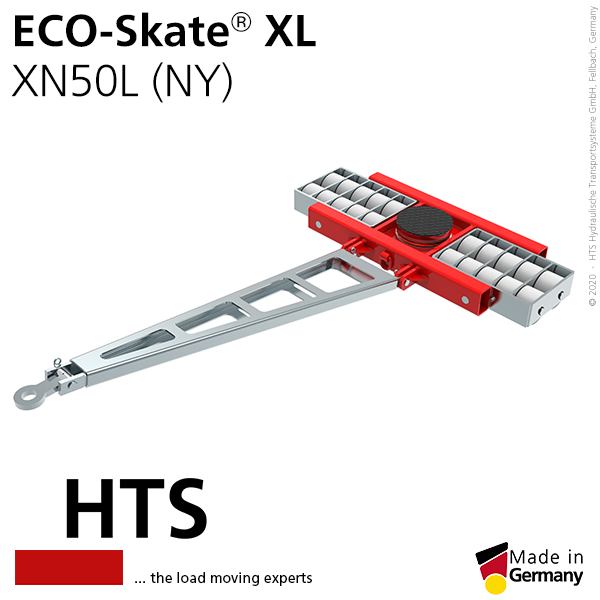

XN50L (NY)

Article Number
10.500.03.10
Max. Capacity
50000 kg
Wheels
20 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diameter
Ø 250 mm
Handle Length
1620 mm
Dimensions: Length x Width x Height
607 x 1335 x 180 mm
Weight
214 kg

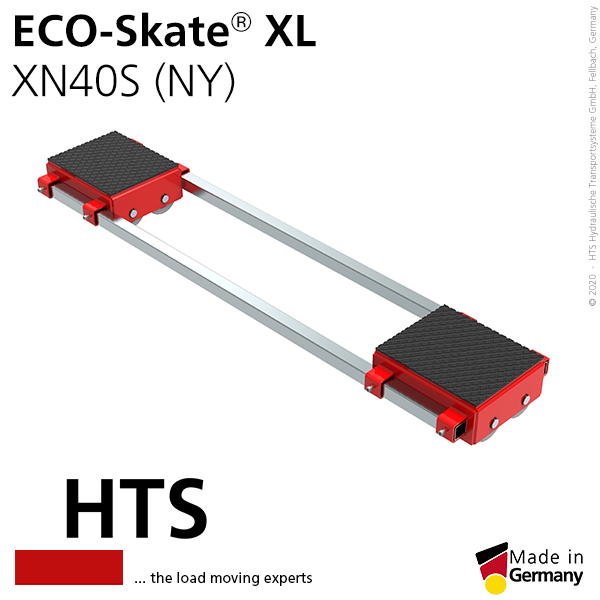

XN40S (NY)

Article Number
10.400.03.20
Load Areas x Max. Capacity
2 x 20000 kg
Wheels
2 x 8 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Areas x (Length x Width)
2 x (318 x 382) mm
Adjustability
420 – 1660 mm
Dimensions: Length x Width x Height
456 x 410 x 180 mm
Weight
135 kg

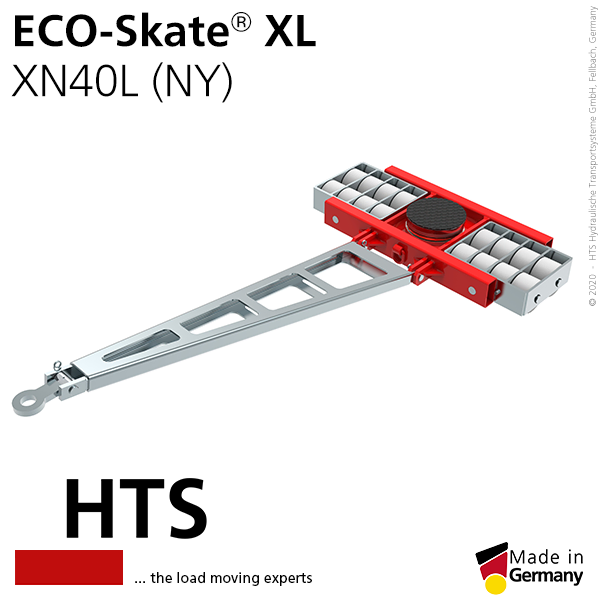

XN40L (NY)

Article Number
10.400.03.10
Max. Capacity
40000 kg
Wheels
16 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diameter
Ø 250 mm
Handle Length
1620 mm
Dimensions: Length x Width x Height
567 x 1138 x 180 mm
Weight
182 kg

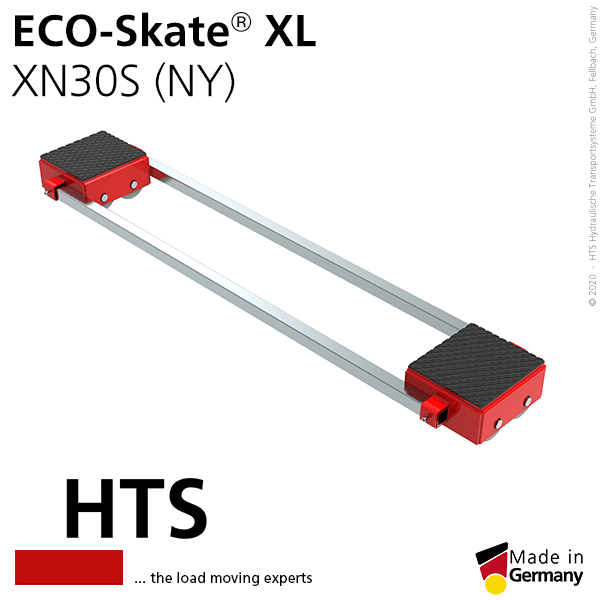

XN30S (NY)

Article Number
10.300.03.20
Load Areas x Max. Capacity
2 x 15000 kg
Wheels
2 x 6 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Areas x (Length x Width)
2 x (318 x 285) mm
Adjustability
320 – 1940 mm
Dimensions: Length x Width x Height
456 x 313 x 180 mm
Weight
108 kg

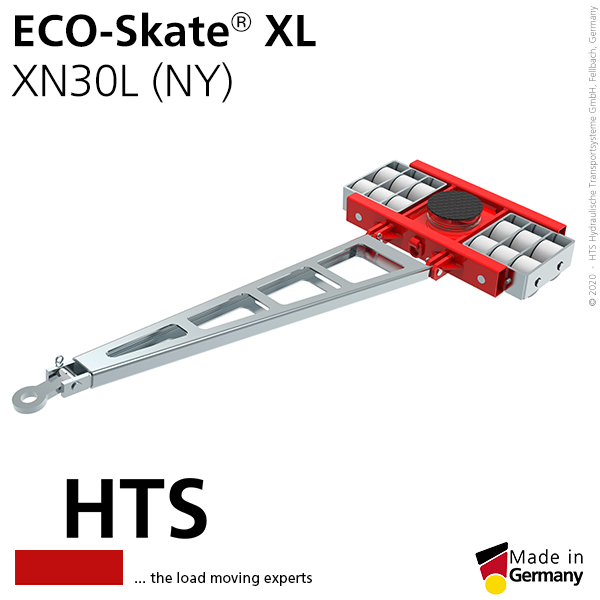

XN30L (NY)

Article Number
10.300.03.10
Max. Capacity
30000 kg
Wheels
12 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diameter
Ø 220 mm
Handle Length
1620 mm
Dimensions: Length x Width x Height
567 x 931 x 180 mm
Weight
149 kg

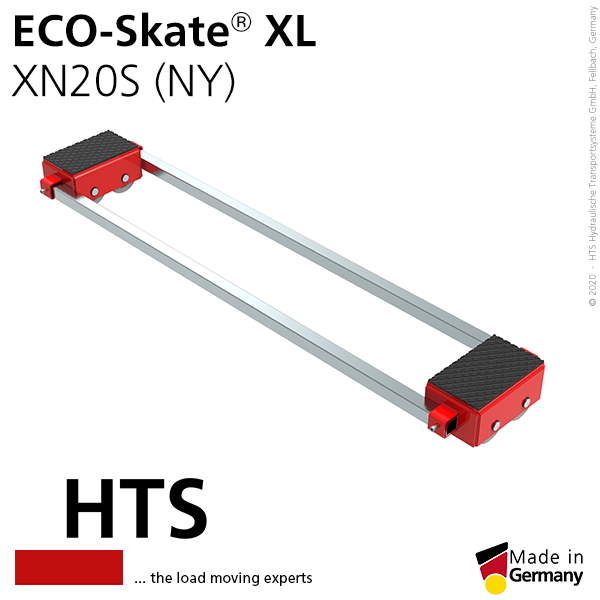

XN20S (NY)

Article Number
10.200.03.20
Load Areas x Max. Capacity
2 x 10000 kg
Wheels
2 x 4 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Areas x (Length x Width)
2 x (318 x 188) mm
Adjustability
220 – 1940 mm
Dimensions: Length x Width x Height
456 x 216 x 180 mm
Weight
81 kg

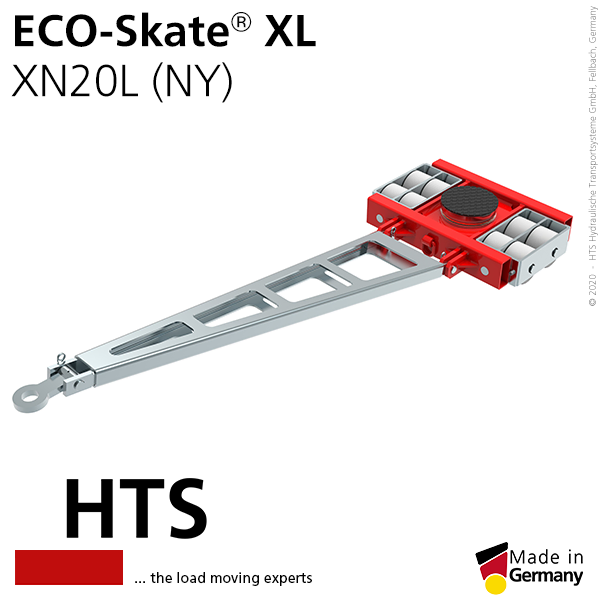

XN20L (NY)

Article Number
10.200.03.10
Max. Capacity
20000 kg
Wheels
8 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diameter
Ø 220 mm
Handle Length
1620 mm
Dimensions: Length x Width x Height
568 x 724 x 180 mm
Weight
127 kg
